HTD8M同步帶輪規格型號參數表/尺寸表

來源：合發齒輪查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-11-14 15:13:12【大中小】

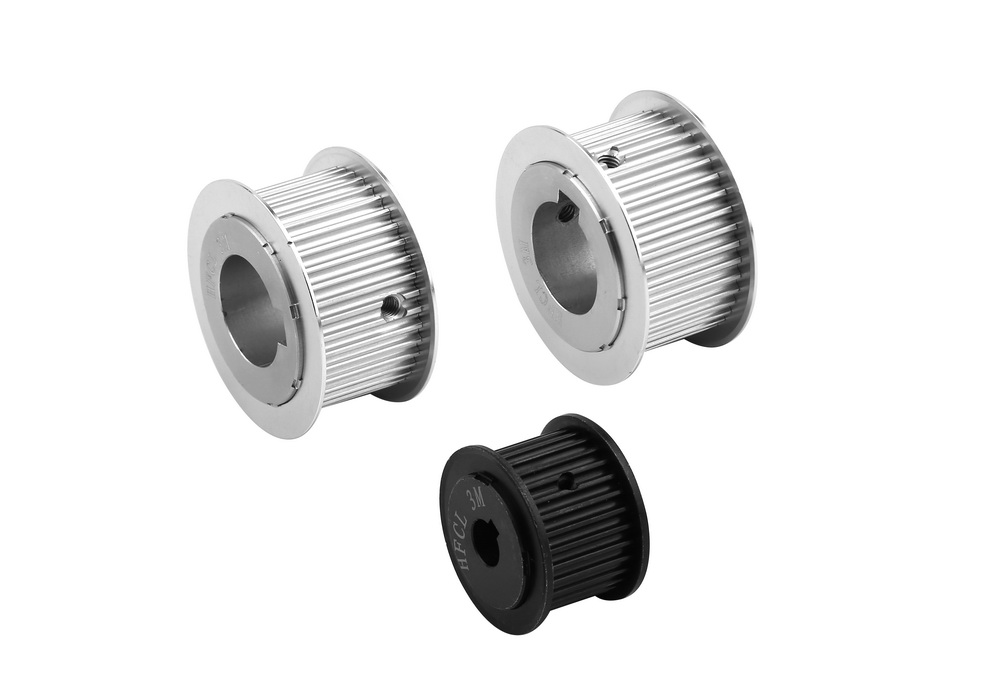

同步帶輪

HTD-8M同步帶輪尺寸表（節距=8.00mm）單位

規格	齒數	節徑 d	外徑 do	檔邊直徑 df	檔邊內徑 db	檔邊厚度 h
22-8M	22	56.02	54.65	61	45	1.5
23-8M	23	58.57	57.2	64	48	1.5
24-8M	24	61.12	59.75	68	52	1.5
25-8M	25	63.66	62.29	75	55	1.5
26-8M	26	66.21	64.84	75	55	1.5
27-8M	27	68.75	67.38	75	55	1.5
28-8M	28	71.3	69.93	80	60	1.5
30-8M	30	76.39	75.02	82	64	1.5
32-8M	32	81.49	80.12	90	70	1.5
34-8M	34	86.58	85.21	98	78	1.5
36-8M	36	91.67	90.3	98	78	1.5
38-8M	38	96.77	95.4	106	88	1.5
40-8M	40	101.86	100.49	108.5	90	1.5
42-8M	42	106.95	105.58	115	95	1.5
44-8M	44	112.05	110.68	123	103	1.5
46-8M	46	117.14	115.77	123	103	1.5
48-8M	48	122.23	120.86	131	111	1.5
50-8M	50	127.32	125.95	138	118	1.5
64-8M	64	162.97	161.6
72-8M	72	183.35	181.98
80-8M	80	203.72	202.35
90-8M	90	229.18	227.81
112-8M	112	285.21	283.84
